OPTIMASS 6400

Coriolis Masse-Durchflussmessgerät für anspruchsvolle Prozessanwendungen

  • Hochgenau (±0,05% flach), für kryogene bis HT-Medien (-200…+400°C); hält den Messbetrieb bei unterschiedlichen Gasanteilen und komplexen Durchflussbedingungen aufrecht (EGMTM)
  • SIL 2/3; CT: OIML R117, R137, MI-005, MI-002; API, AGA; Hygienezertifikate
  • Flansch: DN10…300 / ½…12", max. PN 160 / ASME Cl 1500
  • 3 x 4…20 mA, HART®7, Modbus, FF, Profibus-PA/DP, PROFINET, Bluetooth®
  • Icon/Logo für EGM Entrained Gas Management

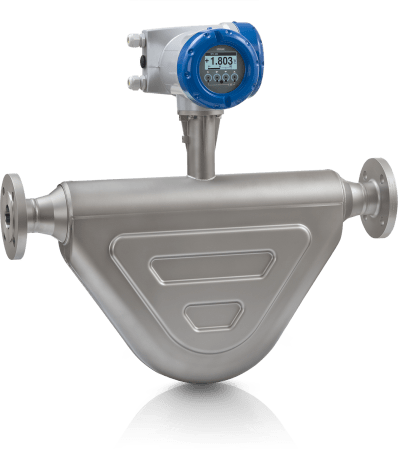

OPTIMASS 6400 C – Kompakt-Ausführung mit Flansch

OPTIMASS 6400 C Coriolis Masse-Durchflussmessgerät – Kompakt-Ausführung mit Flansch

Der OPTIMASS 6400 ist das Coriolis Masse-Durchflussmessgerät für die Prozessindustrie. Das Standard-Gerät mit gebogenem Doppelrohr steht für höchste Leistungsanforderung und Genauigkeit in nahezu jeder Applikation: von der Prozesssteuerung in (petro-)chemischen Applikationen über die Konzentrationsmessung im Lebensmittel- und Getränkebereich bis hin zu eichpflichtigen Abfüll- und Transportanwendungen im Öl- und Gassektor. Durch seine High-End-Optionen ist der OPTIMASS 6400 auch die ideale Lösung für kryogene Medien wie Flüssiggas (LNG) bis -200°C und Anwendungen mit sehr hohen Temperaturen (bis +400°C) oder Drücken (bis 200 barg).

Der OPTIMASS 6400 ist mit Entrained Gas Management (EGMTM) ausgestattet. In Applikationen mit Flüssigkeiten hält das Gerät den Messbetrieb selbst bei einem Gasanteil von bis zu 100% aufrecht. Das Messgerät ist für explosionsgefährdete Bereiche zugelassen und kann in PLT-Sicherheitseinrichtungen (SIL 2/3) eingesetzt werden. Es bietet zahlreiche Diagnosefunktionen (NE 107) und digitale Kommunikationsoptionen. Mit Hilfe der App OPTICHECK Flow Mobile lässt sich über eine sichere Bluetooth-Verbindung eine einfache Geräteeinstellung vor Ort ohne Prozessunterbrechung vornehmen. Im Rahmen der Inbetriebnahme lassen sich auf diese Weise unterschiedliche Aufgaben kabellos durchführen, z.B. eine Nullpunkt-Kalibrierung oder die Konfiguration von Diagnosewerten.

Produkthighlights

  • Ausführung mit gebogenem Doppelrohr
  • Entrained Gas Management (EGMTM): hält den Messbetrieb auch bei Gas- oder Lufteinschlüssen im Medium aufrecht
  • Das einzige Coriolis Masse-Durchflussmessgerät auf dem Markt, das einen sicheren drahtlosen Zugriff über Bluetooth® oder den Fernzugriff über HART® in sicherheitsgerichteten Anwendungen erlaubt
  • Drahtlose Inbetriebnahme, Überwachung, Diagnose und Verifikation über sichere Bluetooth-Verbindung (<20 m)
  • SIL 2/3-Zertifizierung gemäß IEC 61508-2010, bis DN200 / 8″
  • Partieller Wiederholungstest mit PTC (Proof Test Coverage) von bis zu 82% möglich
  • Schnelle und komplett digitale Signalverarbeitung
  • Integrierte Temperaturmessung
  • Optimierte Strömungsteiler für minimalen Druckverlust
  • Hochgenaue Messung von Masse, Dichte und Volumendurchfluss (optional ±0,05% vom MW)
  • Höchste OIML-Genauigkeitsklasse 0,3 für den eichpflichtigen Verkehr
  • SIL 2/3-fähig bis DN200
  • Umfassende Geräte- und Prozessdiagnose (einschl. NE 107)
  • Verfügbar in drei verschiedenen Messwertaufnehmer-Werkstoffen (einschl. Duplex und Alloy 22)
  • Zahlreiche Optionen (Begleitheizung, Spülanschluss etc.)
  • Selbstentleerung bei vertikaler Montage
  • Kein Cross-Talk, einbauunempfindlich und unabhängig von Prozesseinflüssen
  • Vor-Ort-Verifikation des Durchflussmessgeräts mit Prüftool OPTICHECK

Typische Applikationen

Allgemeines

  • Flüssigkeiten mit transienten Gaseinschlüssen
  • Kryogene oder hohe Temperaturen (-200…+400°C /-328…+752°F)
  • Superkritische Gase
  • Eichpflichtiger Verkehr
  • PLT- Sicherheitseinrichtungen (SIL 2/3)

Chemie und andere Prozessindustrien

  • Messung von Konzentration und Dichte
  • Beladung von großen Mengen
  • Dosieren und Mischen in Reaktoren
  • Kohlenwasserstoffspaltung / Cracking

Öl- und Gasindustrie

  • Metering Skids, Beladung von großen Mengen, Pipeline-Transfer
  • "Bypass"-Dichtemessung
  • Flüssigerdgas (LNG)
  • Beladung von großen Mengen
  • Inline-Dichtemessung
  • Mehrphasen-Durchflussmessung in Upstream-Applikationen

Lebensmittel- und Getränkeindustrie

  • Dosieren, Abfüllen
  • Massedurchflussmessung von Eiscreme und Milch (z. B. bei der Rohmilchannahme)
  • Messung von Durchfluss, Dichte und spezifischem Gewicht in Brauprozessen
  • Dosierung von Hopfenextrakten
  • Messung von Brix, Dichte und Durchfluss in Fruchtsäften
  • Dosierung von natürlichen Ölen, Fett, Gemüse (z. B. Spinat)
  • CO2-Injektion bei der Produktion von Erfrischungsgetränken

Pharmaindustrie

  • Dosieren, Abfüllen
  • Lösungsmittelextraktion

Schifffahrtsindustrie

  • Bunkern und Kraftstoffverbrauchsmessung

Papier- und Zellstoffindustrie

  • Additive, Bleichmittel und Farbstoffe
  • Auskristallisierende, erstarrende und kryogene Messstoffe

Produktvarianten

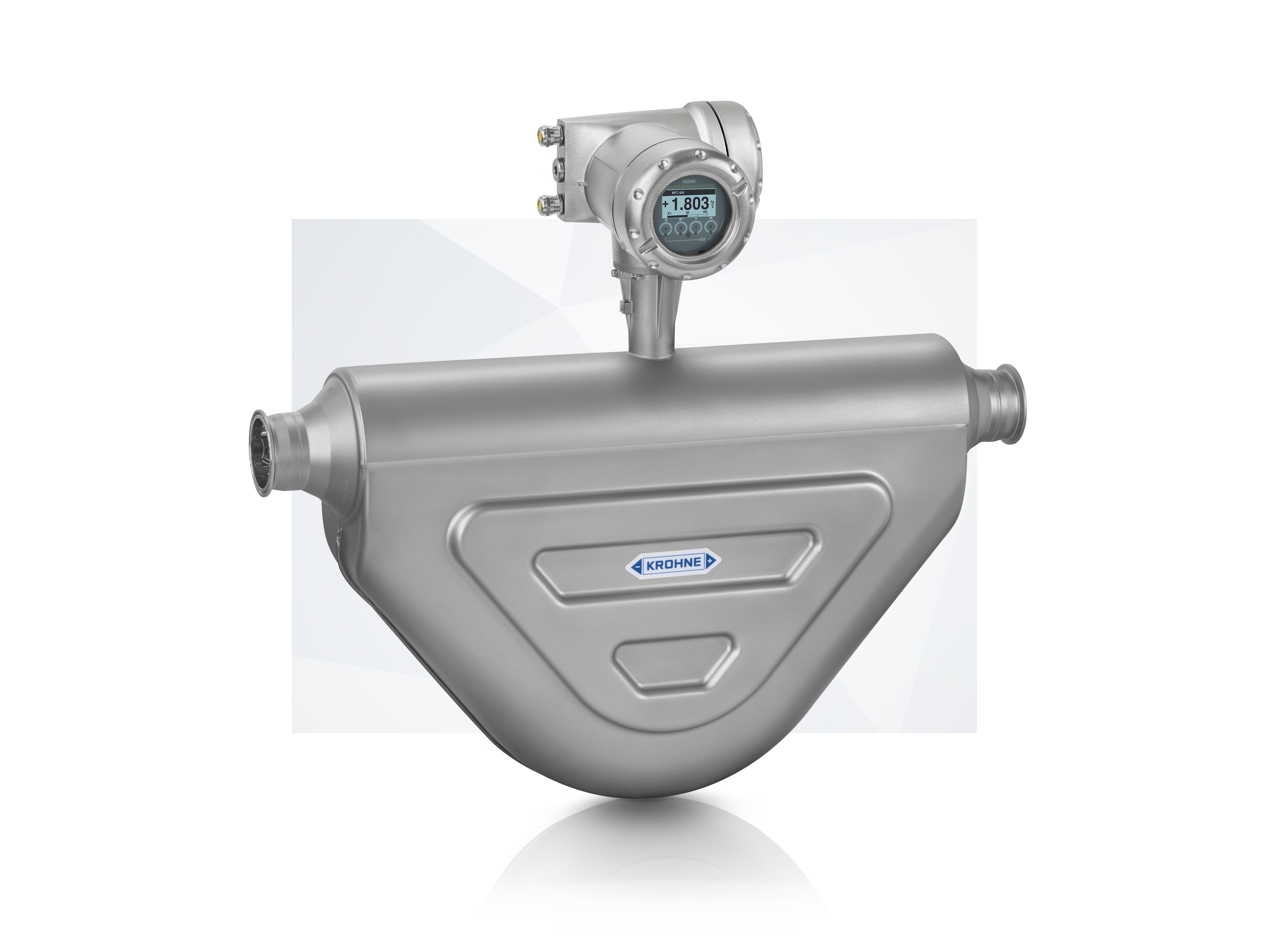

OPTIMASS 6400 C Food
  • Icon/Logo für EGM Entrained Gas Management

OPTIMASS 6400
Variante für die Lebensmittel- & Getränkeindustrie

Coriolis Masse-Durchflussmessgerät für anspruchsvolle Anwendungen mit Lebensmitteln und Getränken

  • Hochgenaue Massedurchfluss- und Konzentrationsmessung in anspruchsvollen Dosieranwendungen und in der Prozesssteuerung
  • Mit Entrained Gas Management (EGM™) für Anwendungen mit lufthaltigen Produkten (z. B. Speiseeis, Molkereiprodukte etc.)
  • Auch geeignet für die Dosierung von Gas oder kryogenen Medien (z. B. im Karbonisieren von Getränken oder Tiefkühlen von Lebensmitteln)
  • FDA-, EC1935/2004-konform; 3A- und EHEDG-zertifiziert

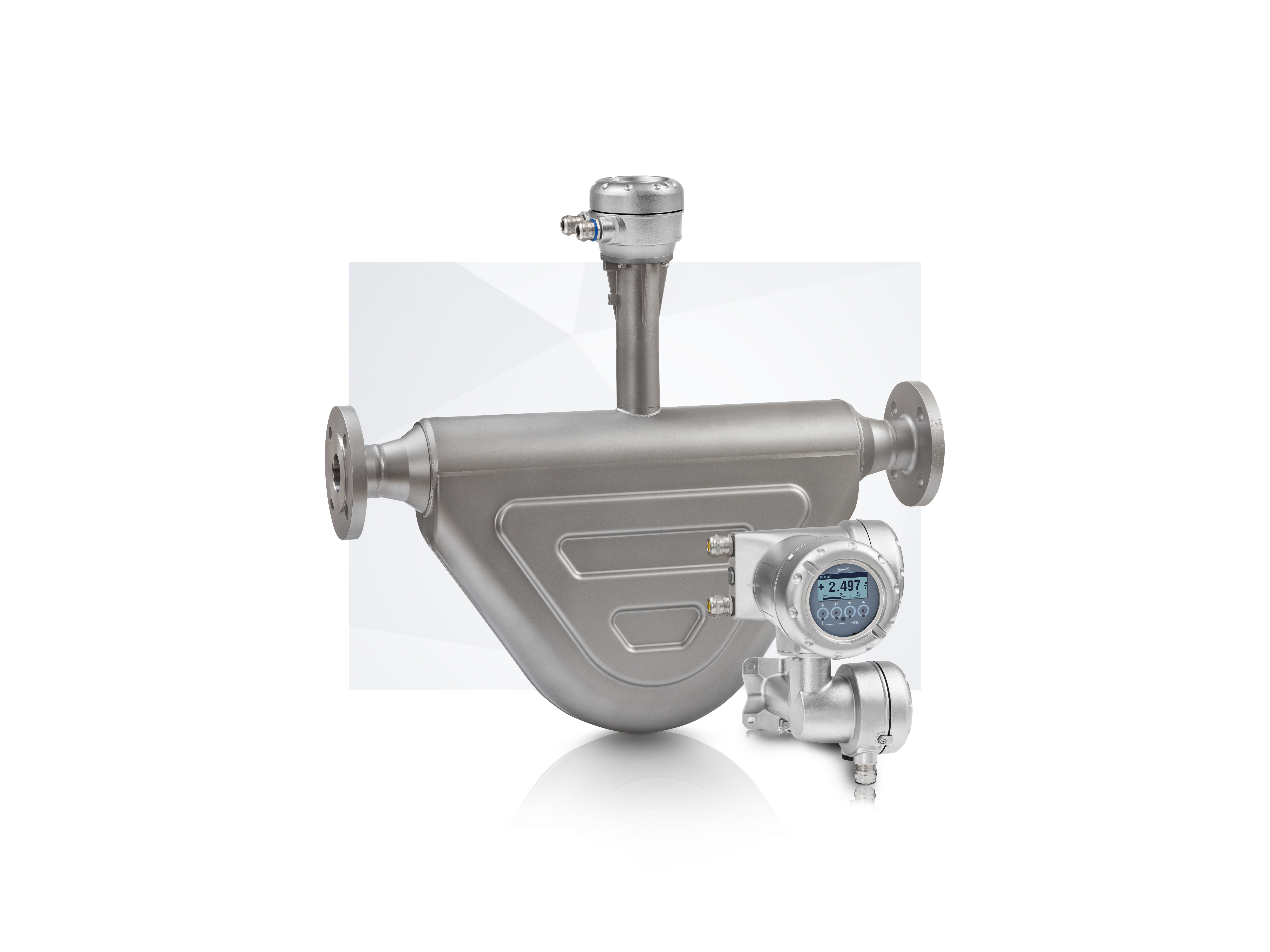

OPTIMASS 6400 F Edelstahlvariante
  • Icon/Logo für EGM Entrained Gas Management

OPTIMASS 6400
Variante für die Schiffahrtsindustrie

Coriolis Masse-Durchflussmessgerät für anspruchsvolle Anwendungen mit Schiffskraftstoffen

  • Hochgenaue Messung von Masse- und Volumendurchfluss, Dichte und Temperatur für die Verbrauchsüberwachung von Marine Gasöl (MGO), Marine Diesel (MDO), Flüssigerdgas (LNG)und anderen Treibstoffen
  • Suitable for extreme process temperatures
  • Optimiert für den Einsatz mit den Lösungen EcoMATE™ Treibstoffverbrauch und EcoMATE™ MRV & IMO DCS Emissionsüberwachung solutions for ships
  • Marine-Zulassungen: DNV GL, CCS, LR, ABS, CCS, RINA, KR
