OPTIMASS 7400

Coriolis Masse-Durchflussmessgerät für anspruchsvolle Prozessanwendungen

  • Hochgenau (±0,1%), für viskose, aggressive oder scherempfindlichen Medien; hält den Messbetrieb bei unterschiedlichen Gasanteilen und komplexen Durchflussbedingungen aufrecht (EGMTM)
  • CT: OIML R117, MI-005; hygienische Zertifikate
  • DN10…100 / ½…4", max. PN100 / ASME Cl 600; weitere
  • 3 x 4…20 mA, HART®7, Modbus, FF, Profibus-PA/DP, PROFINET, Bluetooth®
  • Icon/Logo für EGM Entrained Gas Management

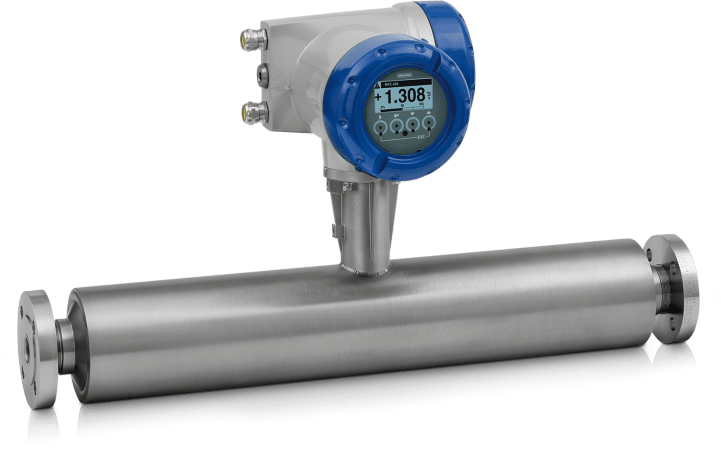

OPTIMASS 7400 C – Kompakt-Ausführung mit Flansch

OPTIMASS 7400 C Coriolis Masse-Durchflussmessgerät – Kompakt-Ausführung mit Flansch

Der OPTIMASS 7400 ist ein Coriolis Masse-Durchflussmessgerät für anspruchsvolle Prozess- und eichpflichtige Anwendungen. Das Hochleistungsgerät ist die ideale Lösung für die genau Messung von Gasen und scherempfindlichen oder viskosen Flüssigkeiten, Schlämmen, hochaggressiven Medien oder Medien mit niedrigen Durchflussgeschwindigkeiten. Es ist mit Entrained Gas Management (EGMTM) ausgestattet. In Applikationen mit Flüssigkeiten hält das Gerät den Messbetrieb selbst bei einem Gasanteil von bis zu 100% aufrecht.

Der OPTIMASS 7400 ist das einzige Masse-Durchflussmessgerät im Einzel-Geradrohr-Design, das im eichpflichtigen Verkehr die höchste OIML-Genauigkeitsklasse 0,3 erfüllt. Es ist neben dem OPTIMASS 7010 auch das einzige Coriolis-Gerät mit einfachem Geradrohr, das in vier Werkstoffen verfügbar ist (Titan, Edelstahl, Hastelloy® C, Tantal). Aufgrund seines Designs verursacht das Gerät nahezu keinen Druckverlust, ist selbstleerend und einfach zu reinigen. Daher ist es auch besonders gut für hygienische Anwendungen geeignet. Das Masse-Gerät ist darüber hinaus für den Einsatz in explosionsgefährdeten Bereichen zugelassen. Wie alle anderen Masse-Durchflussmessgeräte von KROHNE kennt das Messgerät keine Einbaueinschränkungen. Es wird durch Cross-Talk-Effekte und Vibrationen in der Leitung nicht beeinträchtigt und kann daher nebeneinander oder in Reihe installiert werden. Das Coriolis Masse-Durchflussmessgerät bietet zahlreiche Diagnose-Funktionen (NE 107) und digitale Kommunikationsoptionen. Mit Hilfe der OPTICHECK Flow Mobile lässt sich über eine sichere Bluetooth-Verbindung eine einfache Geräteeinstellung vor Ort ohne Prozessunterbrechung vornehmen. Im Rahmen der Inbetriebnahme lassen sich auf diese Weise unterschiedliche Aufgaben kabellos durchführen, z.B. eine Nullpunkt-Kalibrierung oder die Konfiguration von Diagnosewerten.

Produkthighlights

  • Einzelgeradrohr-Design
  • Entrained Gas Management (EGMTM): hält den Messbetrieb auch bei Gas- oder Lufteinschlüssen im Medium aufrecht
  • Drahtlose Inbetriebnahme, Überwachung, Diagnose und Verifikation über sichere Bluetooth-Verbindung (<20 m)
  • Schnelle und komplett digitale Signalverarbeitung
  • Hochgenaue Messung von Masse, Dichte und Volumendurchfluss (±0,1% vom MW)
  • Höchste OIML-Genauigkeitsklasse 0,3 für den eichpflichtigen Verkehr
  • Umfassende Geräte- und Prozessdiagnose (einschl. NE 107)
  • Integrierte Temperaturmessung
  • In vier Messwertaufnehmer-Werkstoffen verfügbar: Titan, Edelstahl, Hastelloy® oder Tantal
  • Größtes Einzel-Geradrohr-Durchflussmessgerät aus Titan oder Hastelloy® auf dem Markt (in Größe DN80 / 3")
  • Optionales PED-zertifiziertes druckfestes Gehäuse bis 100 barg / 1450 psig
  • Zahlreiche Optionen (Begleitheizung, Spülanschluss etc.)
  • Kein Cross-Talk, einbauunempfindlich und unabhängig von Prozesseinflüssen
  • Verschiedene Zulassungen und Zertifizierungen (für hygienische Anwendungen, eichpflichtigen Verkehr, Schifffahrt, explosionsgefährdete Bereiche etc.)
  • Vor-Ort-Verifikation des Durchflussmessgeräts mit Prüftool OPTICHECK

Typische Applikationen

Allgemeines

  • Messung von Flüssigkeiten, Gasen und Flüssigkeiten mit Gaseinschlüssen
  • Sehr aggressive, hochkorrosive oder scherempfindliche Messstoffe
  • Medien, die eine niedrige Durchflussgeschwindigkeit erfordern
  • Inhomogene Mischungen
  • Schlämme oder Produkte mit Feststoffanteilen
  • Eichpflichtiger Verkehr (verrechnungspflichtige Messungen)

Chemie und andere Prozessindustrien

  • Messung von Konzentration, Dichte
  • Beladung von großen Mengen
  • Dosierung in Reaktoren
  • Säuren, Laugen, Phosgene und andere Chlorstoffe, Schwefelstoffe

Lebensmittel- und Getränkeindustrie

  • Dosieren, Abfüllen
  • Messung von Durchfluss, Dichte und spezifischem Gewicht in Brauprozessen
  • Dosierung von Hopfenextrakten
  • Milchannahme, Dosierung und Trennprozesse in Molkereien
  • Messung von Brix, Dichte und Durchfluss in Fruchtsäften
  • Ölige und fettige Produkte (z. B. Spinatcremes etc.)
  • Flüssige Schokolade, Honig, Marmelade, Sirup, Eiscreme etc.
  • CO2-Injektion
  • Alkoholische Getränke (Whisky, Wein, Vodka etc.)

Pharmaindustrie

  • Dosieren, Abfüllen
  • Lösungsmittelextraktion

Öl- und Gasindustrie

  • Metering Skids, Beladung von großen Mengen und Tankerbeladung, Pipeline-Transfer, Messung von Inline-Dichte
  • Flüssige Kohlenwasserstoffe, Flüssiggase (Propan etc.)

Papier- und Zellstoffindustrie

  • Papierbrei, Pulpe
  • Streichküchen

Wasser- und Abwasserindustrie

  • Flockungsmitteldosierung
  • Messung von Schlammdurchfluss und -dichte

Produktvarianten

OPTIMASS 7400 C Food
  • Icon/Logo für EGM Entrained Gas Management

OPTIMASS 7400
Variante für die Lebensmittel- & Getränkeindustrie

Coriolis Masse-Durchflussmessgerät für komplexe Anwendungen mit Lebensmitteln und Getränken

  • Hochgenaue Massedurchfluss- und Konzentrationsmessung in anspruchsvollen Dosieranwendungen und in der Prozesssteuerung
  • Einzelgeradrohr-Design für viskose Flüssigkeiten und Medien mit hoher Dichte (z. B. Honig, Kakaomasse,  Ketchup, Mayonnaise, Hackfleisch etc.)
  • Mit Entrained Gas Management (EGM™) für Anwendungen mit lufthaltigen Produkten (z. B. Rohmilch, Spinat)
  • FDA-, EC1935/2004-konform; 3A- und EHEDG-zertifiziert
