OPTIWAVE 1400

FMCW Radar-Füllstandmessgerät für Flüssigkeiten in der Wasser- und Abwasserindustrie

  • Kontinuierliche, berührungslose Füllstandmessung in Tanks, Pumpstationen, offenen Gerinnen etc.
  • Robuste Edelstahlausführung, wasserdicht (IP68)
  • 24 GHz-Radar, PP-Tropfenantenne
  • Messbereich: 0…20 m

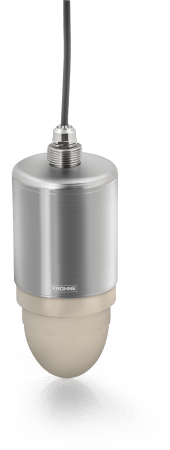

OPTIWAVE 1400 mit G-Gewinde

OPTIWAVE 1400 mit G-Gewinde

Der OPTIWAVE 1400 ist ein 2-Leiter 24 GHz FMCW Radar-Füllstandmessgerät für Flüssigkeiten in Wasser- und Abwasseranwendungen. Es eignet sich für die kontinuierliche, berührungslose Füllstandmessung von Quell-, See- oder Meerwasser sowie gleichermaßen für Regen- und Abwasser, Schlamm und andere Flüssigkeiten in Lageranwendungen. Das Messgerät besitzt ein robustes Edelstahlgehäuse und ist mit Schutzklasse IP68 für den Einsatz in überflutungsgefährdeten Gebieten im Freien ausgelegt.

Die bewährte Tropfenantenne aus Polypropylen (PP) verfügt über den schmalsten Abstrahlwinkel im Markt (8°) und gewährleistet eine genaue und verlässliche Füllstandmessung von Flüssigkeiten – trotz Kondensation, bewegten Produktoberflächen oder Schaum. Diese Eigenschaften machen das Gerät zu einer kostengünstigen und zugleich leistungsstärkeren Alternative zu Pulsradar- oder ultraschallbasierten Füllstandmessgeräten. Das Radar-Füllstandmessgerät bietet Gewinde- und Niederdruckflansch-Anschlüsse sowie weiteres Zubehör.

Produkthighlights

  • 2-Leiter, stromschleifengespeist, mit HART®7
  • FMCW Technologie für höhere Auflösung, genau wie bei der 80 GHz-Gerätegeneration
  • Bewährte PP-Tropfenantenne, unempfindlich gegenüber Kondensation oder Ablagerungen
  • Schmaler Abstrahlwinkel (8°) für scharfe Fokussierung auf den Messstoff
  • ± 2 mm Genauigkeit
  • Robuste Edelstahlausführung
  • Wartungsfreies Konzept
  • Einfache und sichere Installation und Bedienung
  • PACTware™, HART® DD und DTM kostenlos in vollem Funktionsumfang enthalten
  • 3 Jahre Garantie

Typische Applikationen

Wasser- und Abwasserindustrie

  • Füllstandmessung von Flüssigkeiten bei Entnahme, Transport, Lagerung und Verteilung von Wasser aus Quellen, Flüssen, Seen oder dem Meer
  • Füllstandmessung in Regenbecken
  • Durchflussmessung in offenen Gerinnen
  • Füllstandmessung von Wasser, Abwasser, Schlamm oder anderen Flüssigkeiten in Lageranwendungen
  • Füllstandüberwachung in Abwasserpumpstationen
  • Flutwasser-Alarm
  • Füllstandmessung von Flüssigkeiten in Kunststofftanks (z.B. IBC)

Anwendungsbeispiele

Technische Daten

MessprinzipienRadar
Typ FüllstandmessungKontinuierliche Messung
MessmedienFlüssigkeiten
MedienkontaktNein
TrennschichtmessungNein
Messbereich (Flüssigkeiten)0…20 m /
0…66 ft
Prozessdruck (relativ)-1…3 barg/
-14,5…43,5 psig
DruckstufenEN (1092-1): PN100
ASME (B 16.5): Cl 150#
Prozesstemperatur-40…+80°C/
-40…+176°F
Umgebungstemperatur-40…+80°C/
-40…+176°F
Medienberührte TeileAustenitischer Edelstahl (1.4404/316L), Polypropylen (PP)
Genauigkeit (Flüssigkeiten)±2 mm/
±0,08 in

Zulassungen/Normen

Zertifikate/Zulassungen AndereWHG
SchutzartIP68, NEMA4X/6
NAMUR-KonformitätNE 107, NE 43, NE 53

Kommunikation

DigitalausgängeHART®
Analogausgänge4…20 mA

Prozessanschlüsse

FlanschanschlüsseEN (1092-1): DN80…100
ASME (B 16.5): 3…4"
GewindeanschlüsseMale:
G3 (Gehäuseboden)
G1 (Gehäuseoberseite)
