OPTIWAVE 7400

Transmetteur de niveau radar FMCW pour liquides agités et corrosifs

  • Mesure de niveau sans contact et en continu dans les environnements difficiles
  • Radar 24 GHz, antennes Drop ou coniques
  • Plage de mesure : 0…100 m
  • -50…+200°C , version dédiée jusqu'à +700°C (sur demande) ; -1…100 barg (plus élevée sur demande)

OPTIWAVE 7400 - Modèle avec antenne Drop et raccord fileté.

Transmetteur de niveau radar (FMCW) OPTIWAVE 7400 - Modèle avec antenne Drop et raccord fileté.

L'OPTIWAVE 7400 est un transmetteur de niveau radar (FMCW) 2 fils, 24 GHz pour les liquides dans les environnements difficiles, tels que les réservoirs avec agitateurs contenant des produits à mesurer corrosifs. Il a été conçu en particulier pour les mesures de niveau en continu sans contact dans les conditions extrêmes qui prévalent dans les industries chimiques, pétrochimiques, de l'énergie, de la métallurgie ou pétrolières et gazières. L'appareil comporte des antennes coniques métalliques, ainsi que des antennes Drop en PTFE et PEEK pour des distances de mesure maximales de 100 m. Les antennes Drop sont parfaitement adaptées aux liquides agressifs présents dans les réservoirs. Dans les applications présentant des produits toxiques et dangereux, ce radar peut être équipé d'une deuxième barrière d'étanchéité METAGLAS®.

L'OPTIWAVE 7400 fournit des résultats de mesure précis, même dans des process présentant des variations rapides de niveaux. Il est homologué pour les zones à atmosphère explosive et peut être utilisé dans des conditions de process maximales de +200°C et 100 barg. Il y a également une version dédiée disponible pour les applications non ex utilisant des sels en fusion ou d'autres liquides à haute température (max. +700°C.) Le transmetteur de niveau radar est doté d'un système de connexion rapide qui permet de retirer le boîtier sans interrompre le process. L'OPTIWAVE 7400 comporte des fonctionnalités avancées de diagnostic d'appareil (selon NE 107) et dispose du système de communication HART®7.

Points forts du produit

  • 2 fils, alimentation par la boucle courant, avec HART®7
  • Également disponible en version dédiée disponible pour les applications non ex utilisant des sels en fusion ou d'autres liquides à haute température jusqu'à +700°C
  • Antenne Drop en PTFE ou PEEK :
    • Insensible à la condensation
    • Faible angle d'émission (4° avec antenne PTFE DN150 / 6¨)
    • Forme ellipsoïdale et surface lisse pour minimiser la formation de dépôts
    • Protection face de bride PTFE contre les produits corrosifs
    • Nouvelle antenne Drop DN100 / 4¨, pour des mesures jusqu'à des distances de 80 m / 262,5 ft

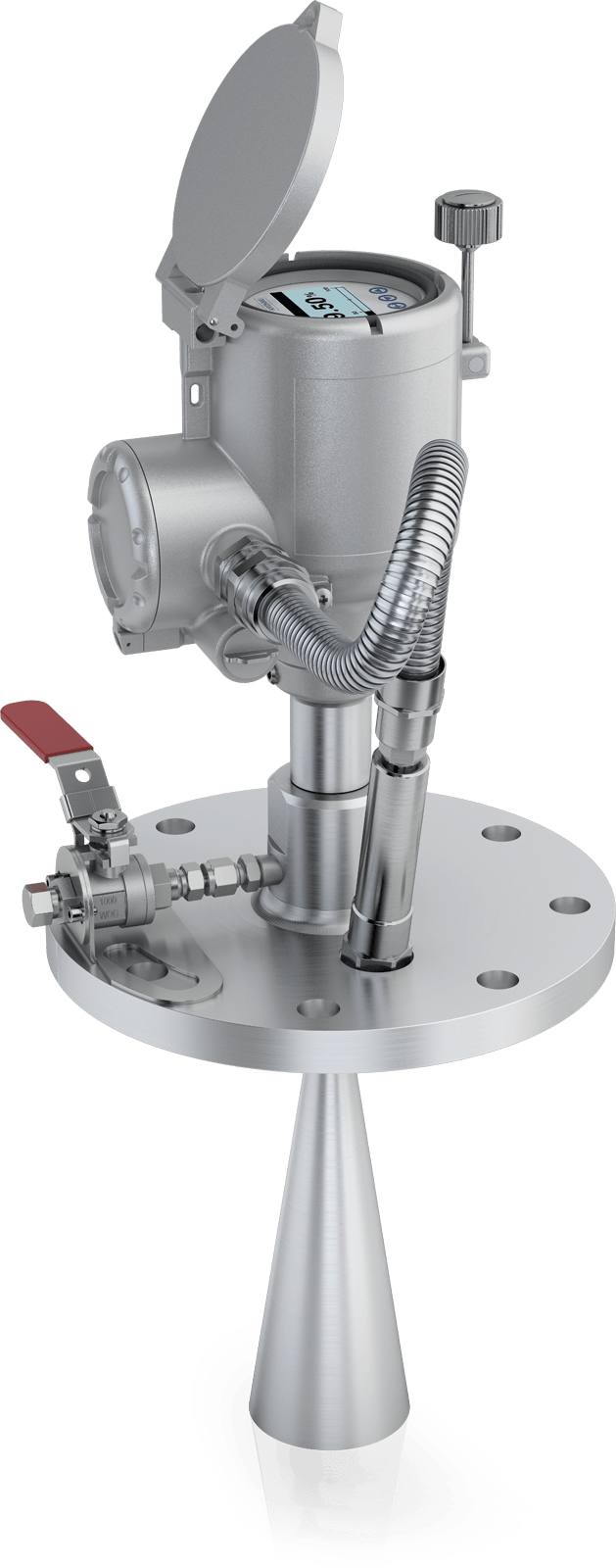

  • Antenne conique métallique 316L :
    • Antenne DN200 / 8¨ pour des mesures jusqu'à des distances de 100 m / 328 ft
    • Système de purge en option
    • Systèmes de réchauffage/refroidissement pour éviter la formation de cristaux
  • Précision ± 2 mm / 0,08¨
  • Capable d'effectuer des mesures dans des process présentant une variation rapide du niveau (≤60 m/min / 196,85 ft/min)
  • Double barrière d'étanchéité METAGLAS® pour les produits toxiques et dangereux
  • Extensions d'antennes pour s'adapter à toutes les longueurs de piquages
  • Fonction spectre à vide qui élimine les réflexions parasites créées par les obstacles situés à l'intérieur du réservoir
  • Raccordements de brides ou raccords filetés
  • Le système de connexion rapide permet le retrait du convertisseur de mesure sous conditions de process et la rotation de ce dernier à 360° pour faciliter la lecture de l'écran
  • Convertisseur de mesure compatible avec tous les raccords à bride de l'OPTIWAVE 7300 C
  • Grand écran LCD rétro-éclairé avec clavier à 4 touches, pouvant être utilisé avec un barreau magnétique, sans qu'il soit nécessaire d'ouvrir le couvercle du boîtier.
  • Les versions complètes de PACTware™ et des pilotes HART® DD et DTM, 100% fonctionnelles, sont fournies gratuitement.
  • Diagnostic exhaustif de l'appareil selon NAMUR NE 107
  • 3 ans de garantie

Applications typiques

Généralités

  • Mesure de niveau dans les réservoirs de stockage, process ou dosage et les réacteurs (max. 100 m) et pour les applications à l'air libre (toits flottants, etc.)
  • Liquides agités en réservoirs
  • Process présentant des variations rapides du niveau (≤60 m/min)
  • Applications à haute précision, pour lesquelles une précision de ±2 mm est spécifiée

Industries chimiques

  • Alcools, p. ex., méthanol, éthanol
  • Solvants, acides, bases
  • Additifs
  • Butadiène
  • Éthylène, propylène
  • Soufre en fusion

Industries pétrochimique, pétrolière et gazière

  • Gaz liquéfiés
  • Hydrocarbures et carburants
  • Benzène
  • Huiles hydrauliques
  • Condensats

Énergie

  • Sel en fusion dans les centrales à énergie solaire concentrée (CSP)

Sidérurgie et métallurgie

  • Dosage d'acier en fusion

Accessoires pour ce produit

OPTICHECK Master

Dispositif portable pour la vérification approfondie, la mise en service et la surveillance des appareils

  • Contrôle des performances et vérification sur site (niveau 0,1,2) sans interruption du process
  • Mise en service simple des appareils de terrain, par ex. calibrage du zéro
  • Rapports détaillés pour la documentation des essais de mise à l'épreuve des boucles de sécurité selon IEC 61508/61511, et pour les systèmes de gestion de la qualité (ISO 9001)

Afficher les détails du produit
Wall-mounted bracket

Support pour montage mural

Kit d'orientation d'antenne pour transmetteurs de niveau OPTIWAVE

  • Support en forme de L pour fixer solidement les transmetteurs de niveau radar à un mur
  • Ne convient que pour les radars avec raccord process G1 ½
  • Matériau : acier inox (1.4404 / 316L)
  • Longueur de support : 250 mm / 9,84"

Hanging bracket

Bras de suspension

Kit d'orientation d'antenne pour transmetteurs de niveau OPTIWAVE

  • Bras orientable destiné à positionner un transmetteur de niveau radar à une inclinaison maxi de 45°
  • Pour diriger l'angle d'émission du radar dans la partie adaptée d'un réservoir, d'un silo ou d'un stockage en tas
  • Matériau : acier inox (1.4404 / 316L)
  • Manchette en EPDM pour une meilleure adhérence du radar

Low pressure flange disc

Disque à bride basse pression

Raccord process pour transmetteurs de niveau OPTIWAVE

  • Disque en acier inox permettant une installation solide et stable des transmetteurs de niveau radar dans et sur des réservoirs et des silos
  • Convient pour les radars avec raccords process G1, G1½, G3, 1 NPT, 1½ NPT ou 3 NPT
  • Disponible dans les tailles DN50…DN200 / 2…8"
  • Conditions basse pression uniquement : max. 1 barg à °C / 14,50 psig à +68° F

Caractéristiques techniques

Principes de mesureRadar
Type de mesure de niveauMesure en continu
Produit mesuréLiquides, Pâtes, Boues
Contact avec le produitNon
Mesure d'interfaceNon
Pressions nominalesEN (1092-1) : PN100
ASME (B 16.5) : Cl 1500#
JIS (B 2220) : 10k
Pièces en contact avec le produitAcier inox austénitique (1.4404/316L), Polyétheréthercétone (PEEK), Polytétrafluoroéthylène (PTFE)
Séparateurs du processEPDM, FKM/FPM, Kalrez® 6375

Homologations/Normes

Certifications/Homologations ExATEX, cQPSus, EAC, IECEx, NEPSI
Certifications/Homologations AutresCRN / ASME B31.3, NACE, WHG
Classe de protectionIP66/68, NEMA4X/6P
Conformité NAMURNE 107, NE 21, NE 43, NE 53

Communication

Sorties numériquesHART®
Sorties analogiques4…20 mA

Raccordements process
