OPTIWAVE 7500

Transmetteur de niveau radar (FMCW) pour les liquides dans des réservoirs étroits avec obstacles internes

  • Mesure de niveau sans contact en continu, dans des réservoirs petits et étroits avec des agitateurs ainsi que des piquages longs
  • Radar 80 GHz, antenne Lentille affleurante
  • Plage de mesure : 0…100 m
  • -50…+200°C ; -1…40 barg
  • Icône/Logo pour la mesure de niveau radar 80 GHz
  • Icon/Logo Security Integrity Level 2/3 (SIL 2/3)

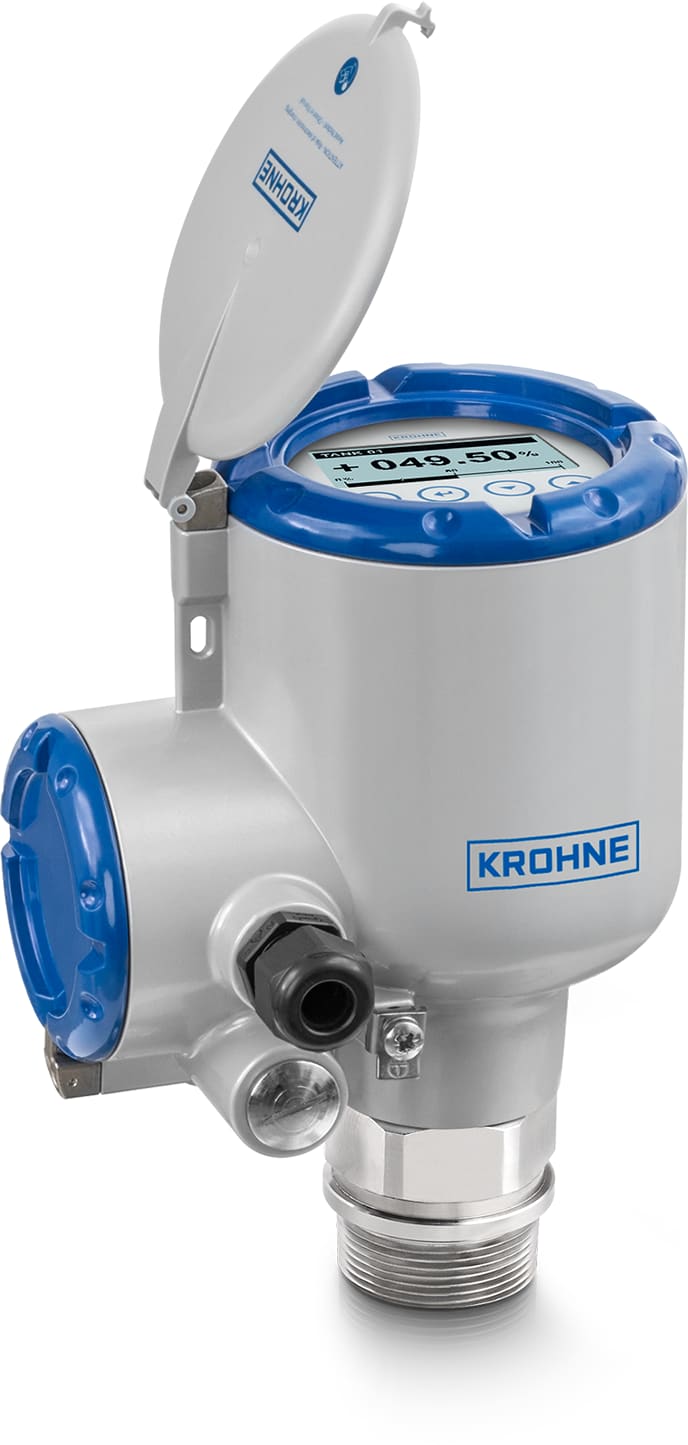

OPTIWAVE 7500 - Modèle avec antenne Lentille et raccord fileté

Transmetteur de niveau radar (FMCW) OPTIWAVE 7500 - Modèle avec antenne Lentille et raccord fileté

L'OPTIWAVE 7500 est un transmetteur de niveau radar (FMCW) 2 fils, 80 GHz conçu pour les applications liquides exigeantes impliquant des réservoirs étroits avec des piquages longs et des obstacles internes tels que des agitateurs ou des serpentins de réchauffage. Son angle d'émission très étroit et sa zone morte négligeable font de ce radar FMCW l'outil idéal pour les mesures de niveau sans contact en continu, à la fois dans des réservoirs très petits et très hauts (jusqu'à 100 m). Le transmetteur de niveau est même capable d'effectuer des mesures à travers des toits de réservoirs en matériaux non conducteurs. Ses antennes Lentilles en PEEK et PTFE sont insensibles aux dépôts et bien adaptées aux environnements corrosifs. Les antennes Lentilles sont affleurantes, donc il n'y a aucune intrusion dans le réservoir.

L'OPTIWAVE 7500 fournit des résultats de mesure précis, même dans des process présentant des variations rapides de niveaux. Il peut être utilisé sous des températures de service allant jusqu'à +150°C et des pressions allant jusqu'à 40 barg. Ce transmetteur de niveau propose une large gamme de raccordements à brides et de raccords filetés (à partir de ¾″). Il est homologué pour une utilisation dans des zones à atmosphère explosive et comporte également des fonctionnalités avancées de diagnostic d'appareil (selon NE 107), ainsi que le système de communication HART®7.

Points forts du produit

  • 2 fils, alimentation par la boucle courant, avec HART®7
  • Antennes Lentilles PEEK ou PTFE affleurantes (pas d'intrusion dans le réservoir)
    • Insensible aux dépôts
    • Zone morte réduite et faible angle d'émission (4° avec antenne Lentille PEEK DN70 / 2¾″)
    • Protection de bride ou filetage en PEEK contre les produits corrosifs
    • Extension d'antenne de 112 mm pour piquages longs
  • Fonction spectre à vide qui élimine les réflexions parasites créées par les obstacles situés à l'intérieur du réservoir
  • Précision ±2 mm
  • Large choix de raccordements de brides ou raccords filetés
  • Grand écran LCD rétro-éclairé avec clavier à 4 touches, pouvant être utilisé avec un barreau magnétique, sans qu'il soit nécessaire d'ouvrir le couvercle du boîtier
  • Les versions complètes de PACTware™ et des pilotes HART® DD et DTM, 100% fonctionnelles, sont fournies gratuitement.
  • Diagnostic exhaustif de l'appareil selon NAMUR NE 107
  • Homologué SIL 2/3 conformément à IEC 61508 pour les applications en lien avec la sécurité
  • 3 ans de garantie

Applications typiques

Généralités

  • Mesure de niveau dans des réservoirs petits et étroits avec des obstacles internes, tels que des serpentins de réchauffage, des agitateurs, etc.
  • Mesure de niveau dans des réservoirs présentant des piquages longs
  • Mesures à travers des toits de réservoirs en matériaux non conducteurs (par ex. plastique, fibre de verre ou verre)
  • Process présentant des variations rapides du niveau (≤60 m/min)

Industries chimiques

  • Solvants, acides
  • Agents moussants
  • Engrais (par ex. urée)
  • Chlore
  • Résines
  • Peinture, encre
  • Inhibiteurs de corrosion

Industries pétrochimique, pétrolière et gazière

  • Gaz de pétrole liquéfié (GPL)
  • Hydrocarbures
  • Huile de décantation
  • Boue de forage
  • Éthylène
  • Huile de lubrification

Énergie

  • Hydrocarbures
  • Lait de chaux

Accessoires pour ce produit

OPTICHECK Master

Dispositif portable pour la vérification approfondie, la mise en service et la surveillance des appareils

  • Contrôle des performances et vérification sur site (niveau 0,1,2) sans interruption du process
  • Mise en service simple des appareils de terrain, par ex. calibrage du zéro
  • Rapports détaillés pour la documentation des essais de mise à l'épreuve des boucles de sécurité selon IEC 61508/61511, et pour les systèmes de gestion de la qualité (ISO 9001)

Afficher les détails du produit
Wall-mounted bracket

Support pour montage mural

Kit d'orientation d'antenne pour transmetteurs de niveau OPTIWAVE

  • Support en forme de L pour fixer solidement les transmetteurs de niveau radar à un mur
  • Ne convient que pour les radars avec raccord process G1 ½
  • Matériau : acier inox (1.4404 / 316L)
  • Longueur de support : 250 mm / 9,84"

Hanging bracket

Bras de suspension

Kit d'orientation d'antenne pour transmetteurs de niveau OPTIWAVE

  • Bras orientable destiné à positionner un transmetteur de niveau radar à une inclinaison maxi de 45°
  • Pour diriger l'angle d'émission du radar dans la partie adaptée d'un réservoir, d'un silo ou d'un stockage en tas
  • Matériau : acier inox (1.4404 / 316L)
  • Manchette en EPDM pour une meilleure adhérence du radar

Purge port connection with G1 1/2 thread

Raccordement de piquage de purge

Système de purge pour transmetteurs de niveau OPTIWAVE

  • Filetage spécial pour kit de purge avec trous
  • Nettoyage par jet d'eau ou d'air comprimé des antennes de transmetteurs de niveau radar
  • Convient pour les radars avec raccords process G1½, G3, 1½ NPT et 3 NPT
  • Peut également être équipé d'un kit d'orientation d'antenne

Low pressure flange disc

Disque à bride basse pression

Raccord process pour transmetteurs de niveau OPTIWAVE

  • Disque en acier inox permettant une installation solide et stable des transmetteurs de niveau radar dans et sur des réservoirs et des silos
  • Convient pour les radars avec raccords process G1, G1½, G3, 1 NPT, 1½ NPT ou 3 NPT
  • Disponible dans les tailles DN50…DN200 / 2…8"
  • Conditions basse pression uniquement : max. 1 barg à °C / 14,50 psig à +68° F

Applications

Caractéristiques techniques

Principes de mesureRadar
Type de mesure de niveauMesure en continu
Produit mesuréLiquides, Pâtes, Boues
Contact avec le produitNon
Mesure d'interfaceNon
Échelle de mesure (liquides)0…100 m/
0…328 ft
Pression de service (relative)-1…40 barg/
-14,5…580 psig
Pressions nominalesEN (1092-1): PN40
ASME (B 16.5): Cl 300#
JIS (B 2220): 10k
Température de process-50…+200°C/
-58…+392°F
Pièces en contact avec le produitAcier inox austénitique (1.4404/316L), Polyétheréthercétone (PEEK), Polytétrafluoroéthylène (PTFE)
Séparateurs du processÉthylène propylène diène monomère (EPDM), FKM/FPM, Kalrez® 6375
Précision (liquides)±2 mm/
±0,08 in

Homologations/Normes

Certifications/Homologations ExATEX, cQPSus, EAC Ex, IECEx, KCs, NEPSI
Certifications/Homologations SécuritéSIL2/3
Certifications/Homologations Secteur maritimeDNV
Certifications/Homologations AutresCRN / ASME B31.3, NACE, WHG
Classe de protectionIP66/68, NEMA4X/6P
Conformité NAMURNE 107, NE 21, NE 43, NE 53

Communication

Sorties numériquesFOUNDATION™ fieldbus, HART®, PROFIBUS PA
Sorties analogiques4…20 mA

Raccordements process

Raccords à brideEN (1092-1): DN50…200
ASME (B 16.5): 2…8"
JIS (B 2220): 50…200A
Raccordements filetésMâle :
G¾, G1, G1 ½, G3
¾ NPT, 1 NPT, 1 ½ NPT, 3 NPT
